Flowable（一）初识

发表于 分类于 阅读次数： 本文字数： 1.8k 阅读时长 ≈ 2 分钟

Flowable是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义（用于定义流程的行业XML标准）， 创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据等，众所周知，Flowable是Activit的一个分叉，Flowable的第一个版本（5.22.0）是基于Activit（5.21.0），关于为什么Flowable会从Activit分叉，感兴趣可以查看Flowable官方的文章Flowable and Activiti: What the Fork?!，这里不在赘述这些内容

从Flowable官方文档介绍，可知Flowable遵循BPMN，CMMN，DMN，From设计指导

  • BPMN（Business Process Model and Notation）：用于流程管理
  • CMMN（Case Management Model and Notation）：用于案例管理
  • DMN（Decision Model and Notation）：用于决策规则
  • Form：用于表单和任务表单管理

Flowable 直运行

这里所说的"直运行"，是指不需要写任何代码，仅需要改动相关的配置就可以运行起Flowable应用程序

准备工作

  • Flowable v6.4.2
  • MySQL8+
  • JDK & Tomcat 环境

MySQL8+ ，JDK，Tomcat环境代建可参考Linux 之 MySQL，Linux 常用应用安装，Windows 之 常用应用安装

已下操作均在Windows上，macOS上相差不大，操作流程基本一致

war部署

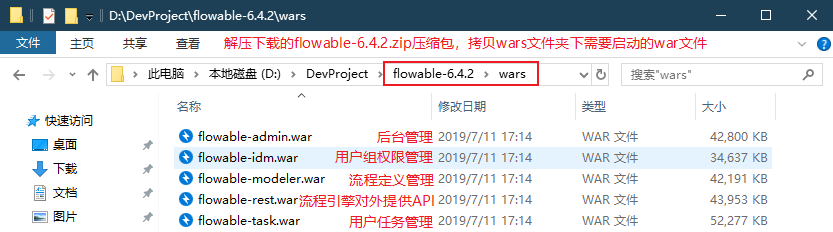

  1. 解压flowable.zip文件
    flowable-zip

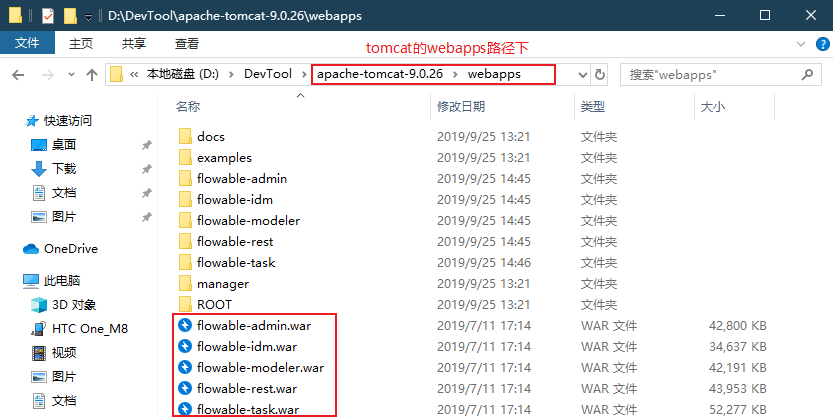

  2. 拷贝需要启动的war到安装的Tomcat的webapps路径下
    flowable-tomact

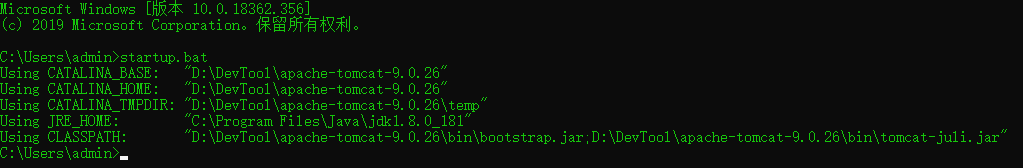

  3. 命令行中执行startup.bat命令，或执行Tomcat的bin路径下，启动startup.bat文件
    flowable-startup

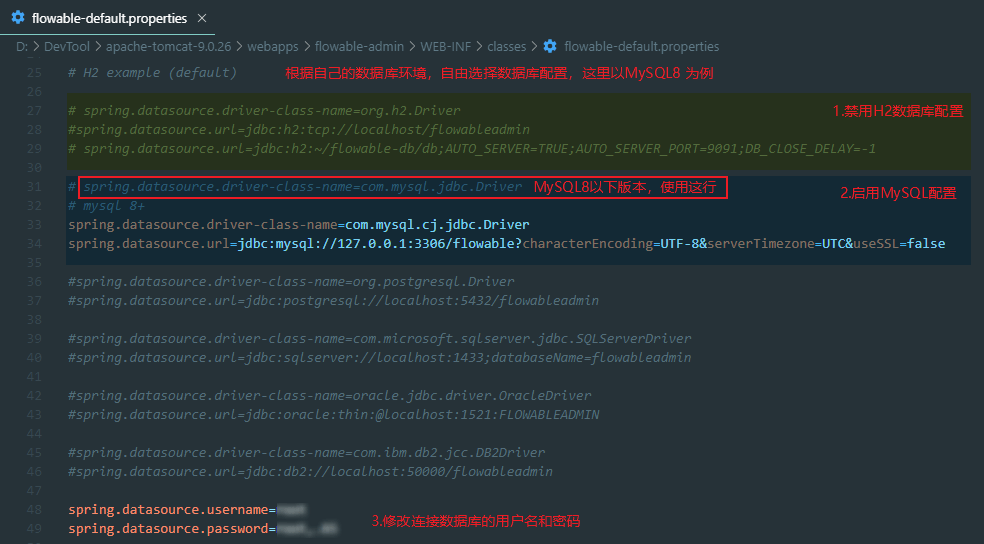

  4. 第一次启动，Tomcat控制台应该会出错，因为flowable-admin.war数据库配置默认使用H2数据库，我们需要修改数据库配置连接等信息
    flowable-mysql-config
    • 文件地址：<your tomcat path>/webapps/flowable-admin/WEB-INF/classes路径，flowable-default.properties文件及application-dev.properties文件
    • MySQL中需要一个名为 flowable 的数据库，没有请创建一个CREATE DATABASE flowable
    • 由于我使用的是 MySQL8 ，Tomcat 中不包含此驱动 jar 包，因此需要手动下载mysql-connector-java-8.x.x(和你数据库匹配版本).zip文件进行解压，拷贝mysql-connector-java-8.x.x.jar文件到 <your tomcat path>/lib路径下
  5. 重新在命令行中执行startup.bat命令，或执行Tomcat的bin路径下，启动startup.bat文件
  6. 正常情况到此等待服务器启动完成，如果不能正常启动，请查看Tomcat控制台是否有错误，按照提示解决错误，直到Tomcat不再有错误提示即可

使用

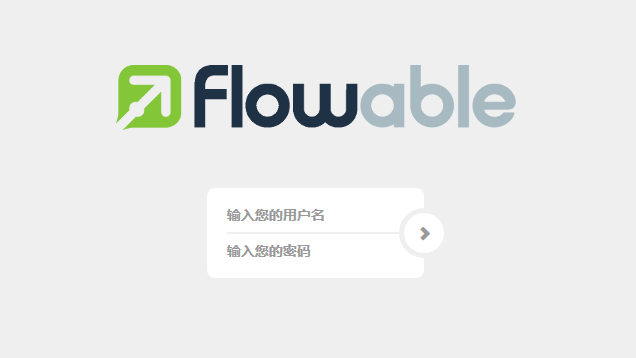

  1. 访问http://localhost:8080/flowable-idm，默认账号：admin，默认密码：test
    flowable-admin
  2. 访问http://localhost:8080/flowable-admin，后台管理
  3. 访问http://localhost:8080/flowable-modeler，流程定义管理
  4. 访问http://localhost:8080/flowable-task，用户任务管理
  5. 访问http://localhost:8080/flowable-rest/docs，流程引擎对外提供的API接口

Flowable 集成运行

这里所说的"集成运行"，是指通过Flowable官方提供的jar文件，集成到我们的项目中运行的方式

Flowable 使用

其他

如何切换中文

Flowable中已包含中文语言，会根据操作系统语言，自动显示对应语言

startup.bat异常

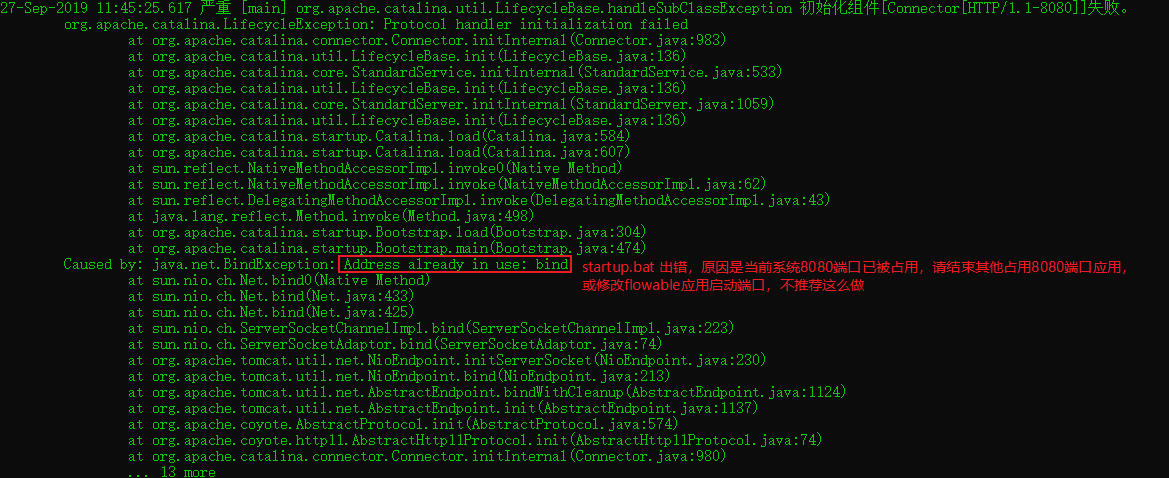

查看控制它异常，例如当前flowable启动默认端口8080，被占用
flowable-aleady-bind

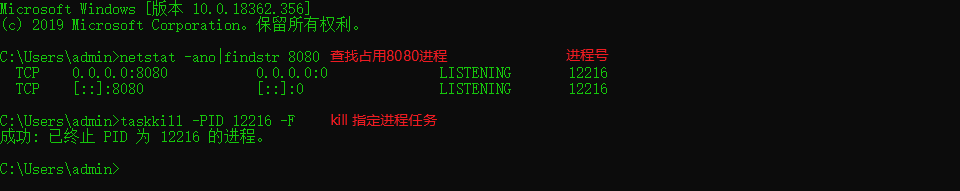

解决方法：查找占用端口进程netstat -ano|findstr 端口号，并kill它taskkill -PID 进程号 -F
flowable-kill-task
