Android 音频录制与播放

发表于 分类于 阅读次数： 本文字数： 9.5k 阅读时长 ≈ 9 分钟

上一篇主要介绍了音频相关的一些基础知识，本篇主要介绍在Android系统中如何进行音频的录制，播放

音频录制

Android SDK中提供了AudioRecord，MediaRecorder两个API经行音频的录制，具体的优缺点等如下：

  • AudioRecord 『added in API level 3』(基于字节流录音)：
    优点：可以实现语音的实时处理，进行边录边播，对音频的实时处理。
    缺点：输出的是PCM的语音数据，如果保存成音频文件是不能被播放器播放的。要用到这个去进行处理。
    适用场景：需要实时处理分析的录音场景等，如：会说话的汤姆猫『AppStore | GooglePlay』
  • MediaRecorder 『added in API level 1』(基于文件音视频录制)：
    优点：封装度很高，操作简单，无需处理中间录制过程；录制的音频文件是经过压缩的，需要设置编码器；录制的音频文件可以使用系统自带的播放器播放
    缺点：无法实现实时处理音频，输出的音频格式少。
    适用场景：录制过程需要实时处理的场景等

音频播放

  • AudioTrack『added in API level 3』：
    AudioTrack 则更接近底层，提供了非常强大的控制能力，支持低延迟播放，适合流媒体和VoIP语音电话等场景

  • SoundPool 『added in API level 1』：
    优点：主要用于播放一些较短的声音片段，支持从程序的资源或文件系统加载；CPU的资源占用量低、反应延迟小，并且可以加载多个音频到SoundPool中，通过资源ID来管理
    缺点：SoundPool加载资源，最大只能申请 1MB 的内存控件，因此只能用来播放一些很短的声音片段
    适用场景：播放短，反应要求高的音频

  • MediaPlayer 『added in API level 1』(基于字节流音视频播放)：
    优点：支持本地，网络音频资源的播放
    缺点：资源占用量较高、加载延迟时间较长；不支持多个音频同时播放等
    适用场景：播放长音频

Google官方给出了兼容支持

AudioRecord

录制流程

  1. 构造一个AudioRecord对象，其中需要的最小音频缓存buffer大小可以通过getMinBufferSize()方法得到，如果buffer容量过小，将导致对象构造失败
  2. 初始化一个buffer，该buffer 大于等于AudioRecord对象用于写音频数据的buffer大小
  3. 开始录音
  4. 创建一个数据流，一边从AudioRecord中读取音频数据到初始化的buffer，一边将buffer中的数据导入数据流
  5. 关闭数据流
  6. 停止录音

参数配置

  • audioSource ：音频采集的输入源
    • DEFAULT（默认）
    • VOICE_RECOGNITION（用于语音识别，等同于DEFAULT）
    • MIC（由手机麦克风输入）
    • VOICE_COMMUNICATION（用于VoIP应用）
  • sampleRateInHz：采样率
    目前44100Hz是唯一可以保证兼容所有Android手机的采样率
  • channelConfig：通道数的配置
    • CHANNEL_IN_MONO：单通道
    • CHANNEL_IN_STEREO：双通道
  • audioFormat：数据位宽
    • ENCODING_PCM_8BIT：8bit
    • ENCODING_PCM_16BIT：16bit
  • bufferSizeInBytes：AudioRecord 内部的音频缓冲区的大小，该缓冲区的值不能低于一帧“音频帧”（Frame）的大小

示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
public class AudioCapturer {

    private static final String TAG = "AudioCapturer";

    private static final int DEFAULT_SOURCE = MediaRecorder.AudioSource.MIC;
    private static final int DEFAULT_SAMPLE_RATE = 44100;
    private static final int DEFAULT_CHANNEL_CONFIG = AudioFormat.CHANNEL_IN_MONO;
    private static final int DEFAULT_AUDIO_FORMAT = AudioFormat.ENCODING_PCM_16BIT;

    private AudioRecord mAudioRecord;
    private int mMinBufferSize = 0;

    private Thread mCaptureThread;
    private boolean mIsCaptureStarted = false;
    private volatile boolean mIsLoopExit = false;

    private OnAudioFrameCapturedListener mAudioFrameCapturedListener;

    public interface OnAudioFrameCapturedListener {
        public void onAudioFrameCaptured(byte[] audioData);
    }

    public boolean isCaptureStarted() {
        return mIsCaptureStarted;
    }

    public void setOnAudioFrameCapturedListener(OnAudioFrameCapturedListener listener) {
        mAudioFrameCapturedListener = listener;
    }

    public boolean startCapture() {
        return startCapture(DEFAULT_SOURCE, DEFAULT_SAMPLE_RATE, DEFAULT_CHANNEL_CONFIG,
            DEFAULT_AUDIO_FORMAT);
    }

    public boolean startCapture(int audioSource, int sampleRateInHz, int channelConfig, int audioFormat) {

        if (mIsCaptureStarted) {
            Log.e(TAG, "Capture already started !");
            return false;
        }

        mMinBufferSize = AudioRecord.getMinBufferSize(sampleRateInHz,channelConfig,audioFormat);
        if (mMinBufferSize == AudioRecord.ERROR_BAD_VALUE) {
            Log.e(TAG, "Invalid parameter !");
            return false;
        }
        Log.d(TAG , "getMinBufferSize = "+mMinBufferSize+" bytes !");

        mAudioRecord = new AudioRecord(audioSource,sampleRateInHz,channelConfig,audioFormat,mMinBufferSize);
        if (mAudioRecord.getState() == AudioRecord.STATE_UNINITIALIZED) {
            Log.e(TAG, "AudioRecord initialize fail !");
            return false;
        }

        mAudioRecord.startRecording();

        mIsLoopExit = false;
        mCaptureThread = new Thread(new AudioCaptureRunnable());
        mCaptureThread.start();

        mIsCaptureStarted = true;

        Log.d(TAG, "Start audio capture success !");

        return true;
    }

    public void stopCapture() {

        if (!mIsCaptureStarted) {
            return;
        }

        mIsLoopExit = true;
        try {
            mCaptureThread.interrupt();
            mCaptureThread.join(1000);
        }
        catch (InterruptedException e) {
            e.printStackTrace();
        }

        if (mAudioRecord.getRecordingState() == AudioRecord.RECORDSTATE_RECORDING) {
            mAudioRecord.stop();
        }

        mAudioRecord.release();

        mIsCaptureStarted = false;
        mAudioFrameCapturedListener = null;

        Log.d(TAG, "Stop audio capture success !");
    }

    private class AudioCaptureRunnable implements Runnable {

        @Override
        public void run() {

            while (!mIsLoopExit) {

                byte[] buffer = new byte[mMinBufferSize];

                int ret = mAudioRecord.read(buffer, 0, mMinBufferSize);
                if (ret == AudioRecord.ERROR_INVALID_OPERATION) {
                    Log.e(TAG , "Error ERROR_INVALID_OPERATION");
                }
                else if (ret == AudioRecord.ERROR_BAD_VALUE) {
                    Log.e(TAG , "Error ERROR_BAD_VALUE");
                }
                else {
                    if (mAudioFrameCapturedListener != null) {
                        mAudioFrameCapturedListener.onAudioFrameCaptured(buffer);
                    }
                    Log.d(TAG , "OK, Captured "+ret+" bytes !");
                }
            }
        }
    }
}

AudioTrack

播放流程

  1. 配置参数，初始化内部的音频播放缓冲区到，如果buffer容量过小，将导致对象构造失败
  2. 开始播放
  3. 需要一个线程，不断地向 AudioTrack 的缓冲区写入音频数据，注意，这个过程一定要及时，否则就会出现underrun的错误，该错误在音频开发中比较常见，意味着应用层没有及时地“送入”音频数据，导致内部的音频播放缓冲区为空
  4. 停止播放，释放资源

参数配置

  • streamType：当前应用使用的哪一种音频管理策略
    当系统有多个进程需要播放音频时，这个管理策略会决定最终的展现效果
    • STREAM_VOCIE_CALL：电话声音
    • STREAM_SYSTEM：系统声音
    • STREAM_RING：铃声
    • STREAM_MUSCI：音乐声
    • STREAM_ALARM：警告声
    • STREAM_NOTIFICATION：通知声
  • sampleRateInHz：采样率
    采样率的取值范围必须在 4000Hz～192000Hz 之间
  • channelConfig：通道数的配置
    • CHANNEL_IN_MONO：单通道
    • CHANNEL_IN_STEREO：双通道
  • audioFormat：数据位宽
    • ENCODING_PCM_8BIT：8bit
    • ENCODING_PCM_16BIT：16bit
  • bufferSizeInBytes：配置的是 AudioTrack 内部的音频缓冲区的大小，该缓冲区的值不能低于一帧“音频帧”（Frame）的大小
  • mode：AudioTrack 播放模式
    • MODE_STATIC
      static：一次性将所有的数据都写入播放缓冲区，简单高效，通常用于播放铃声、系统提醒的音频片段
    • MODE_STREAM
      streaming：按照一定的时间间隔不间断地写入音频数据，理论上它可用于任何音频播放的场景

示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
public class AudioPlayer {

    private static final String TAG = "AudioPlayer";

    private static final int DEFAULT_STREAM_TYPE = AudioManager.STREAM_MUSIC;
    private static final int DEFAULT_SAMPLE_RATE = 44100;
    private static final int DEFAULT_CHANNEL_CONFIG = AudioFormat.CHANNEL_IN_STEREO;
    private static final int DEFAULT_AUDIO_FORMAT = AudioFormat.ENCODING_PCM_16BIT;
    private static final int DEFAULT_PLAY_MODE = AudioTrack.MODE_STREAM;

    private boolean mIsPlayStarted = false;
    private int mMinBufferSize = 0;
    private AudioTrack mAudioTrack;

    public boolean startPlayer() {
        return startPlayer(DEFAULT_STREAM_TYPE,DEFAULT_SAMPLE_RATE,DEFAULT_CHANNEL_CONFIG,DEFAULT_AUDIO_FORMAT);
    }

    public boolean startPlayer(int streamType, int sampleRateInHz, int channelConfig, int audioFormat) {

        if (mIsPlayStarted) {
            Log.e(TAG, "Player already started !");
            return false;
        }

        mMinBufferSize = AudioTrack.getMinBufferSize(sampleRateInHz,channelConfig,audioFormat);
        if (mMinBufferSize == AudioTrack.ERROR_BAD_VALUE) {
            Log.e(TAG, "Invalid parameter !");
            return false;
        }
        Log.d(TAG , "getMinBufferSize = "+mMinBufferSize+" bytes !");

        mAudioTrack = new AudioTrack(streamType,sampleRateInHz,
                            channelConfig,audioFormat,mMinBufferSize,DEFAULT_PLAY_MODE);

        if (mAudioTrack.getState() == AudioTrack.STATE_UNINITIALIZED) {
            Log.e(TAG, "AudioTrack initialize fail !");
            return false;
        }

        mIsPlayStarted = true;

        Log.d(TAG, "Start audio player success !");

        return true;
    }

    public int getMinBufferSize() {
        return mMinBufferSize;
    }

    public void stopPlayer() {

        if (!mIsPlayStarted) {
            return;
        }

        if (mAudioTrack.getPlayState() == AudioTrack.PLAYSTATE_PLAYING) {
            mAudioTrack.stop();
        }

        mAudioTrack.release();
        mIsPlayStarted = false;

        Log.d(TAG, "Stop audio player success !");
    }

    public boolean play(byte[] audioData, int offsetInBytes, int sizeInBytes) {

        if (!mIsPlayStarted) {
            Log.e(TAG, "Player not started !");
            return false;
        }

        if (sizeInBytes < mMinBufferSize) {
            Log.e(TAG, "audio data is not enough !");
            return false;
        }

        if (mAudioTrack.write(audioData,offsetInBytes,sizeInBytes) != sizeInBytes) {
            Log.e(TAG, "Could not write all the samples to the audio device !");
        }

        mAudioTrack.play();

        Log.d(TAG , "OK, Played "+sizeInBytes+" bytes !");

        return true;
    }
}

MediaRecorder

mediarecorder

如上所示表述整个MediaRecorder的整个生命过程，可以看出初始化之后，在任意的状态下调用reset()方法均可以回到MediaRecorder刚刚初始化完成的状态

MediaPlayer

mediaplayer

MediaPlayer 工作流程

  1. 创建一个MediaPlayer对象
  2. 调用setDataSource()方法，设置音频文件的路径
  3. 接着调用prepare()方法，使MediaPlayer进入的准备状态
  4. 调用start()方法，开始播放音频『pause()方法表示：暂停播放』

MediaPlayer常用的控制方法

方法名 功能描述
setDataSource() 设置要播放的音频文件的位置
prepare() 在开始播放之前调用这个方法完成准备工作
start() 开始或继续播放音频
pause() 暂停播放音频
reset() 将MediaPlayer对象重置到刚刚创建的状态
seekTo() 从指定位置开始播放音频
stop() 停止播放音频。调用这个方法后的MediaPlayer对象无法再播放音频
release() 释放掉与MediaPlayer对象相关的资源
isPlaying() 判断当前MediaPlayer是否正在播放音频
getDuration() 获取站如的音频文件的时长

注意事项

  1. 在使用star()播放流媒体之前，需要装载流媒体资源。这里最好使用prepareAsync()异步的方式装载流媒体资源，在使用prepareAsync()异步加载时，为避免还没有装载完就调用了start()而保存，需要绑定MediaPlayer.setOnPreparedListener()事件，它将在异步装在完成后回调
    原因：流媒体资源的装载是会消耗系统资源，在一些硬件不理想的设备上，如果使用prepare()同步的方式装载资源，可能会造成UI界面卡顿，其次避免装载超时而引发ANR等问题
  2. 使用完MediaPlayer需要回收资源。MediaPlayer时很消耗系统资源的，所以在使用完MediaPlayer，及时主动回收资源
  3. 对于单曲循环之类的操作，除了使用setLooping()方法设置之外，还可以为MediaPlayer注册回调函数，MediaPlayer.setOnCompletionListener()，它会在MediaPlayer播放完被回调
  4. 由于无法确保播放的流媒体是完整（中间有错误），我们需要处理这个错误，否则会影响用户体验。可以在MediaPlayer中注册setOnErrorListener()错误回调，一般重新播放或者播放下一个流媒体

跨平台

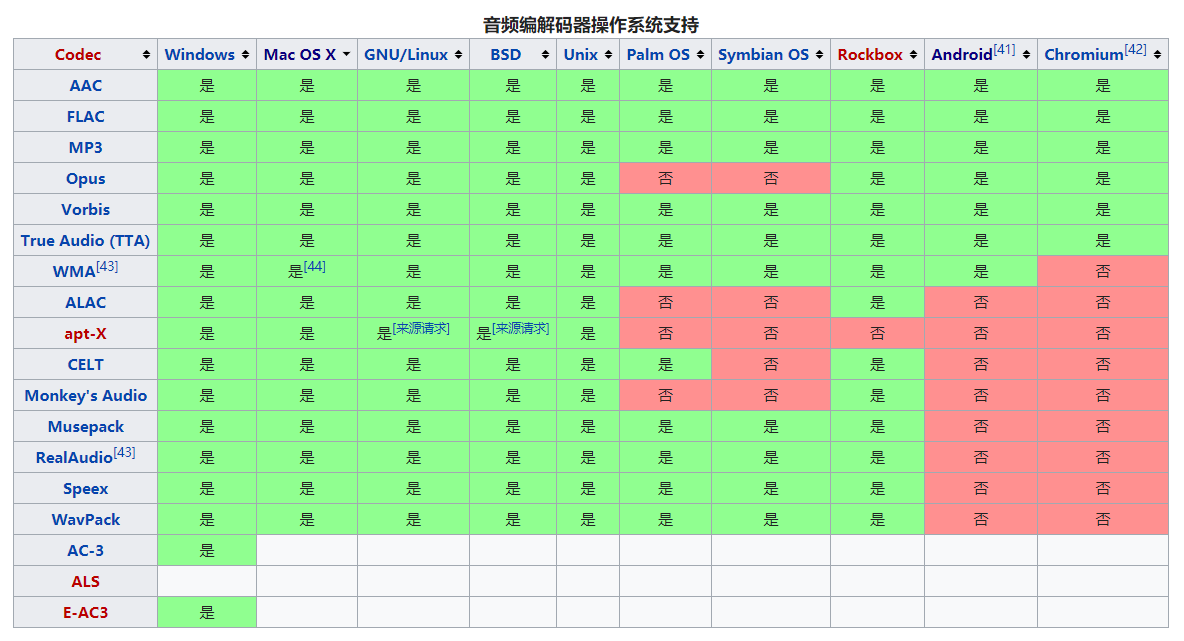

关于音频编解码在各平台上的情况如下
wiki-ecode

从上图可知，AAC，FLAC，MP3三种编码是全平台支持的音频编码方式（或音频压缩方式），注意编码方式并不是文件格式即文件的扩展名

  • AAC 主要扩展名
    • .aac
    • .mp4
    • .m4a
  • FLAC 扩展名
    • .flac
  • MP3 扩展名
    • .mp3

总结

  • 音频的录制，Android SDK提供了两套音频采集的API，分别是：MediaRecorder和AudioRecord，前者是一个更加上层一点的API，它可以直接把手机麦克风录入的音频数据进行编码压缩（如：AMR,OGG等）并存储成文件，而后者则更接近底层，能够更加自由灵活的控制，可以得到原始的一帧帧PCM音频数据
  • 如果要简单的进行音频的采集，录制成音频文件，则推荐适用MediaRecorder，而如果需要对音频做进一步的算法处理，或者采用第三方的编码库进行压缩、以及网络传输等应用，则建议适用AudioRecord
  • MediaRecorder底层的实现也是调用了AudioRecord与Android Framework 层的AudioFlinger进行交互

关于音视频相关的资料参差不齐，目前尚未有大量相关专门的书籍来介绍该领域的图书或者易懂视频，很多情况需要根据所处应用场景灵活应变。
推荐刚刚发行的一本关于音频方面的图书《Android音视频开发》
推荐国内比较专业音视频方面相关的介绍《雷霄骅的专栏》
